減圧濃縮装置
減圧濃縮装置の特徴
１） 工場廃液等を１０～２０倍に濃縮（液質に依る）可能２） 真空状態で濃縮を行う為、焦げ付き等による設備の能力低下、暴発などの危険が少ない
３） 液を常時撹拌している為、スケール付着などによる能力低下が少ない
４） シーケンス制御による簡単な自動運転操作が可能

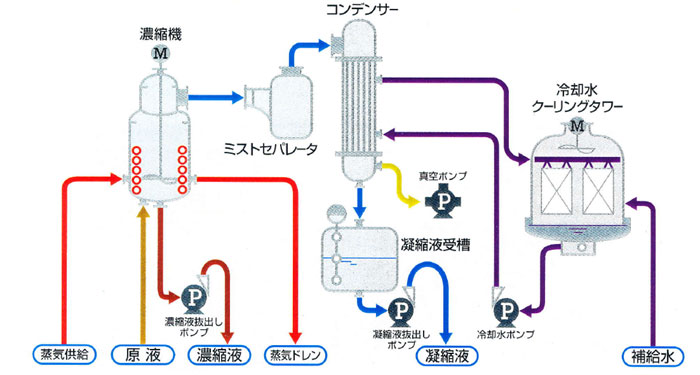

【基本フロー】
運転概要
運転開始操作釦をＯＮ１） 真空ポンプ、冷却塔類が運転開始
２） 一定真空値に達すると、濃縮機本体内に原液を吸引開始
３） 濃縮機本体内に一定量の原液がはいると撹拌機の運転開始
４） 蒸気の供給開始で、減圧濃縮操作が始まる
５） 蒸発液はミストセパレーターを経由し、コンデンサーに送られる
ここで冷却され液化し、凝縮液受槽へ貯留、ポンプで系外へ送る
６） 濃縮機本体内の液量低下分は順次自動で原液補充される
７） 濃縮操作が進み、濃手記機内の液濃度が設定値に達すると蒸気供給・真空ポンプ類が停止となる
８） 濃縮装置の大気導入弁が開き、装置内を大気圧にする
９） 濃縮液抜き出しポンプにより装置内の濃縮液を系外へ抜き出す
１０） 濃縮液の抜き出し完了後、上記１）項へ戻り、再度濃縮操作が始まる
